1. Mengetahui apa itu Cisco Packet Tracer
2. Mengetahui bagaimana cara menggunakan Cisco Packet Tracer
3. Mengetahui manfaat Cisco Packet Tracer
4. Mengetahui kelebihan Cisco Packet Tracer
5. Mengetahui kekurangan Cisco Packet Tracer
B. Landasan Teori
Pengertian Packet Tracer adalah simulator alat-alat jaringan Cisco yang sering digunakan sebagai media pembelajaran dan pelatihan, dan juga dalam bidang penelitian simulasi jaringan komputer. Dikarenakan batasan pada beberapa fiturnya, software ini digunakan hanya sebagai alat bantu belajar, bukan seabagai pengganti Cisco routers dan switches.
Fungsi Packet Tracer adalah untuk merancang sebuah sistem atau topologi jaringan yang akan di terapkan pada dunia nyata/kerja, karena kalau kita merancang topologi jaringan komputer tanpa bantuan aplikasi seperti ini bisa membutuhkan biaya yang mahal. Makanya cisco membuat aplikasi seprti ini agar orang dapat belajar tanpa membutuhkan biaya yang mahal.
>> Beberapa kelebihan Cisco Packet Tracer:
1.) Pembelajaran akan lebih menarik karna mendia yang digunakan berupa icon-icon atau visual gambar jaringan seperti Router dan PC, masih banyak lagi.
2.) Tidak perlu menggunakan biaya besar dalam kegiatan pembelajaran, pembuatan jaringam.
3.) Dapat meningkatkan kreativitas seseorang dalam mengelola jaringan cisco pembelajaran dilakukan sendiri.
4.) Siswa akan mengeluarkan ide-ide menarik dengan membuat topologi jaringan yang ingin diselesaikan.
5.) Software gratis dapat didownload dan digu konakan oleh siapa saja.
>> Beberapa kekurangan Cisco Packet Tracer:
1.) Media yang ditampilkan adakalanya susah dipahami oleh siswa, perlu penyesuaian.
2.) Permasalahan yang diajukan adakalanya tidak sesuai dengan daya nalar siswa.
3.) Media yang ditampilkan memiliki komponen-komponen fisik yang terbatas.
4.) Untuk melatih alur kemampuan siswa untuk belajar media yang dilalui sangatlah sulit.
5.) Harus membutuhkan konsentrasi yang tinggi untuk belajar karna sulit dipahami, perintah-perintah yang dijalankan di CLI harus diingat-ingat.
C. Alat dan Bahan.
1. Alat:
A. Komputer/Laptop.
B. Mouse.
C. Keyboard
2. Bahan:
A. Software Packet Tracer Mobile
D. Langkah-langkah.
1. Persiapkan 2 buah Router dan 1 PC.
2. Pasangkan kabel "cross" untuk menghubungkan perangkat-perangkat tersebut, dengan cara klik gambar petir di menu bagian kiri bawah.
3. Klik router bagian atas lalu tekan "fa/0/0" dan masukka IP, contohnya seperti dibawah ini :
4. Klik router bagian bawah lali tekan "fa/0/0" dan masukkan IP, contohnya seperti dibawah ini :
5. Tekan PC, lalu masuk ke Desktop.
6. Tekan IP Congratulation, lalu masukkan Alamat IP, Netmask dan Gateway. Contohnya seperti dibawah ini :
7. Hubungkan ke router bagian tengah dan PC, dengan cara memasukkan gateway dari PC ke dalam kolom "fa0/1" pada router tengah.
8. Kemudian uji coba router tengah dan PC, dengan cara mengirimkan pesan simulasi, jika ada tulisan "Successful" di pojok kanan bawah, berarti proses penyambungan router tengah dengan PC sudah berhasil.

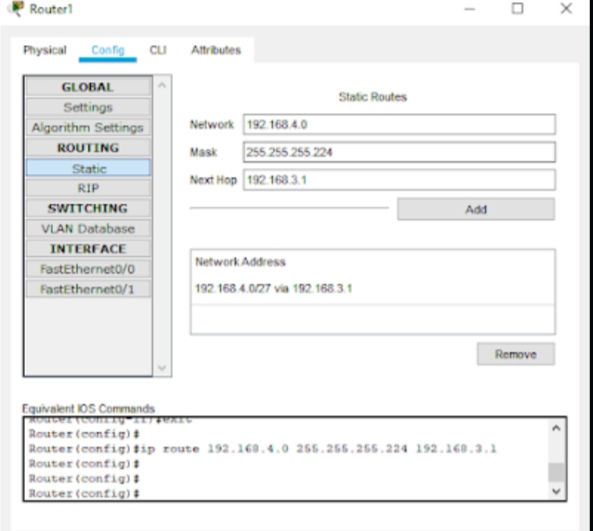

9. Setelah itu, proses berikutnya adalah menyambungkan IP router tengah dengan router atas, agar router atas mampu megirimkan pesan ke PC. Caranya adalah dengan membuka router 1, tekan config dan pilih static, dan ketik contohnya seperti dibawah ini :
10. Dan ulangi proses diatas untuk router bagian tengah, jangan lupa tekan "add" jika sudah selesai mengisi kolom "Network, Mask, Next Hop".

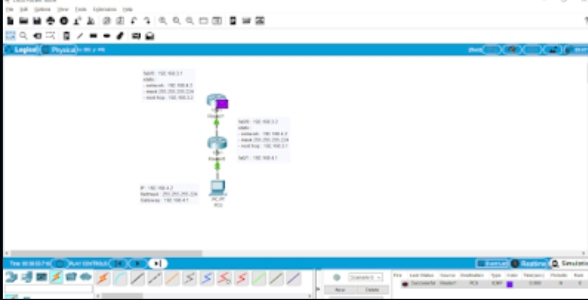

11. Jika sudah selesai, uji coba dengan cara mengirimkan pesan simulasi dari router atas ke PC, jika hasilnya "Successful" maka proses penyambungan 2 router dan 1 PC anda sudah berhasil.
E. Kesimpulan dan Saran.
1. Kesimpulan.
A. Packet Tracer adalah simulator alat-alat jaringan Cisco yang sering digunakan sebagai media pembelajaran simulasi jaringan komputer.
B. Tujuan utama Packet Tracer adalah untuk menyediakan alat bagi siswa dan pengajar agar dapat memahami prinsip jaringan komputer dan juga membangun skill di bidang alat- alat jaringan Cisco.
2. Saran.
A. Sebaiknya Salam merancang jaringan, gunakan IP Address yang berurutan untuk setiap PC yang ada sesuai dengan tata aturannya.
B. Sebaiknya dalam merancang jaringan pada packet tracer mulailah dengan menata perangkat-perangkat yang dibutuhkan dengan sedemikian rupa.
